けい酸ﾅﾄﾘｳﾑ系ｺｸﾘｰﾄ改質材防水材は､無色透明･無臭の材料で質感の無いﾒﾝﾌﾞﾚﾝ防水で､防水材がｺﾝｸﾘｰﾄ内部への浸透､含浸するこ とにより防水層を形成する防水工法であるため､施工の確認を確認することの難しい工法で､含浸工法の施工過程を確認工法として考案された画期的なﾏｯﾄ｢あか衛｣です｡ 従来の散布･噴霧量の確認は､材料検収及び空缶検査だけの出来高検査方法でしたが､けい酸ﾅﾄﾘｳﾑ系ｺﾝｸﾘｰﾄ改質材は無色透明な液体の為､施工後の状況はｺﾝｸﾘｰﾄが乾燥すればどこに散布･噴霧したか不透明な状態でした｡ この様な不透明な状況を解決する手段として開発された｢あか衛｣です｡ 100�u当り｢あか衛｣5枚をｺﾝｸﾘｰﾄ面に設置し､散布･噴霧過程の塗布量を吸着したことをﾏｯﾄの検量で､施工材料がけい酸ﾅﾄﾘｳﾑ系の材料であることを､赤色に発色することで目視確認が出来､又､実量で確認ができる特殊な天然素材のﾏｯﾄ､それが｢あか衛｣です｡ 水等を散布･噴霧してもまったく発色しません｡ 施工後5枚当たりの平均重量を計量し､規定量散布･噴霧されているかを確認する工法ﾏｯﾄです｡

ｺﾝｸﾘｰﾄ改質材の施工確認用ﾏｯﾄ   ｢あか衛｣

ｺﾝｸﾘｰﾄ改質材（けい酸ﾅﾄﾘｳﾑ系､けい酸ﾘﾁｭｳﾑ系などがある）はｺﾝｸﾘｰﾄ内部へ含浸する材料であり､ｺﾝｸﾘｰﾄ表面へ確実に散布又は噴霧の施工をしても､材料自身が無色透明で､施工面も塗膜などを形成せず､施工時､施工経過後の施工状況（施工範囲･使用材料の量など）を目視で確認することが出来なかったが･･･････

施工確認用ﾏｯﾄ｢あか衛｣の完成で施工管理出来型の確認検査方法を確立｡

  特殊天然素材のﾏｯﾄ
       250×250+-5mm
        重量平均　約22g
         （密閉式回収袋含む）

 1. 床面での確認ﾏｯﾄ配置状況
      (改質材散布･噴霧､毎）
     ﾗﾝﾀﾞﾑに100�u毎に5枚

施工手順

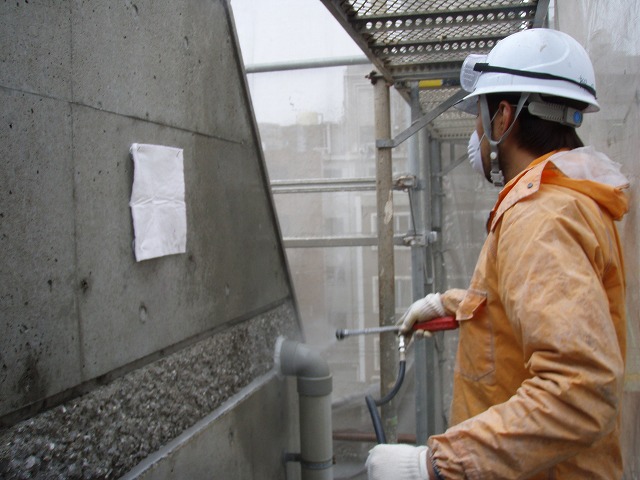

2. 壁面での施工状況
       壁･天井は､取り付け金物でﾏｯﾄを固定

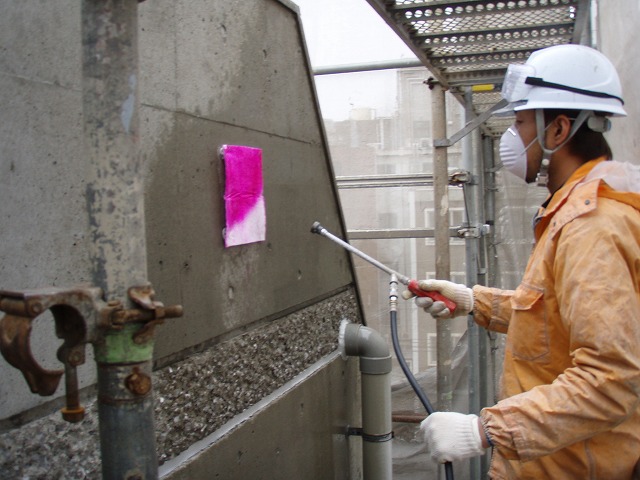

3. 改質材散布･噴霧により 確認ﾏｯﾄ発色

4. 改質材散布･噴霧により
                   改質材がﾏｯﾄに完全吸着
       （密閉式回収袋にすばやく回収）

5. 密閉式回収袋ごと施工量（吸着量）測定

   施工直前のﾏｯﾄ裏面と完全吸着による
    ﾏｯﾄ取付け面の状態

   壁面･ｽﾗﾌﾞ上げ裏固定金物

---


   施工確認ｷｯﾄ

施工確認ﾏｯﾄ｢あか衛｣は改質材の散布･噴霧回数毎に１００�uに付５枚をﾗﾝﾀﾞﾑに配置､施工の確認は､散布･噴霧時の発色で施工を確認｡
噴霧･散布量はﾏｯﾄを検量､平均値の１６倍を施工面積に加算する事で､施工塗布数量とする｡

あか衛使用施工実績   （平成22年1月〜12月 使用枚数）

• 黒の瀬戸大橋　（表面含浸工法）790�u　80枚（鹿児島県）
• 指宿官舎前（表面含浸工法）180�u　18枚（指宿市）
• 広　瀬　橋（橋面防水工法）130�u　 13枚（鹿児島県）
• 柏　原　橋（表面保護工）198�u　20枚（鹿児島県）
• 須　古　橋（表面保護工）230�u　12枚（鹿児島県）
• ｲ ｼﾞ ｭ 橋（ｶﾙｼｳﾑ付与+表面保護工）793�u　120枚（鹿児島県）
